塑料通風方管沖擊縮口加工及焊接管工藝詳解



 一、引言

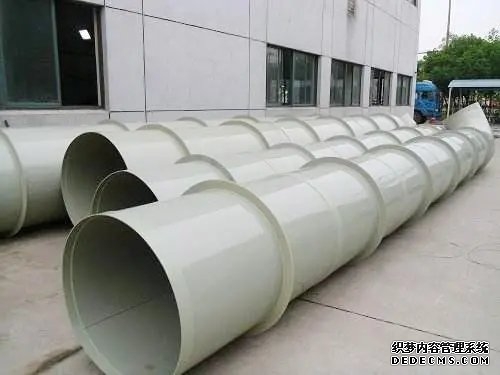

塑料通風方管因其耐腐蝕、重量輕、安裝便捷等***勢，廣泛應用于建筑通風、工業排氣、環保工程等***域。在實際工程中，常需對管材進行沖擊縮口加工（用于連接變徑或密封）和焊接成型（用于構建復雜管網），二者的工藝質量直接影響管道系統的穩定性和使用壽命。本文從技術原理、操作流程、質量控制三方面系統解析這兩種工藝。



 二、塑料通風方管沖擊縮口加工工藝

沖擊縮口是通過機械沖擊力使管材局部塑性變形，實現端口縮小的冷加工工藝，主要用于方管與其他部件（如風機接口、變徑接頭）的匹配連接。



 1. 工藝原理

利用沖頭（模具）在壓力機或?qū)Ｓ每s口設備作用下，對方管端口施加軸向沖擊力，迫使管壁材料向中心流動并減薄，同時保持端口形狀規則。其核心是通過控制變形量和應力分布，避免管材開裂或過度減薄。



 2. 關鍵加工步驟

 （1）預處理

   選材檢驗：選用符合GB/T 193632003標準的PVC、PP或ABS方管，檢查壁厚均勻性（偏差≤±5%）、表面無劃痕或凹陷。

   尺寸適配：根據目標縮口直徑選擇管材原始規格，一般縮口后內徑減小量為原尺寸的10%~20%（如100mm×100mm方管縮至85mm×85mm）。

   預熱處理（可選）：對高結晶度塑料（如PP），采用紅外加熱或熱風預熱至80~100℃，降低材料剛性，減少沖壓裂紋風險。



 （2）模具設計與安裝

   模具結構：由沖頭（錐形或階梯形）、凹模（匹配方管截面）和定位裝置組成。沖頭角度通常為30°~60°，以平衡材料流動性與脫模難度。

   精度要求：模具公差控制在±0.05mm，表面粗糙度Ra≤1.6μm，確?？s口后端面平整，無明顯褶皺。



 （3）沖擊成型操作

   設備調試：采用液壓/氣動沖擊機，設定初始壓力為管材屈服強度的1.2~1.5倍（如PVC屈服強度約40MPa，壓力設為50~60MPa），逐步加壓至目標行程。

   過程控制：

     單次縮口變形量≤25%，若需***幅縮口，需分2~3次沖壓，每次退火消除內應力（退火溫度60~80℃，保溫15~30分鐘）。

     實時監測管壁厚度，使用超聲波測厚儀檢測，***小壁厚不得小于原壁厚的70%（如原壁厚3mm，縮口后≥2.1mm）。



 （4）后處理

   去毛刺：用銼刀或砂紙打磨縮口邊緣，去除飛邊，避免裝配時劃傷密封件。

   校形：若端口輕微變形，可通過木槌輕擊校正，確保與連接件間隙≤0.5mm。



 3. 常見問題及解決措施

 問題          原因分析                解決方法



 端口開裂          變形量過***/材料韌性不足     降低單次變形量，更換高抗沖材質（如PVCU改為PVCC）

 壁厚不均          模具磨損/定位偏移           修復或更換模具，調整定位銷位置

 表面褶皺          沖頭速度過快/潤滑不足       降低沖擊速度，涂抹硅油作為潤滑劑

 三、塑料通風方管焊接管工藝

焊接是塑料方管連接的主要方式，常用方法包括熱風焊、熱熔對接焊和電熔焊，其中熱風焊因設備簡單、靈活性高，***適用于現場施工。



 1. 焊接方法對比

 焊接類型    適用場景                 ***點                   缺點



 熱風焊          現場異形件連接、維修         設備便攜，成本低           依賴人工技能，焊縫強度較低（約為母材80%）

 熱熔對接焊      工廠預制直管段連接           自動化程度高，焊縫強度高   需專用夾具，不適合小批量或異形件

 電熔焊          ***口徑管材或重要節點         焊接質量穩定，受環境影響小 成本較高，需配套電熔套筒



 2. 熱風焊工藝詳解（以PVC方管為例）

 （1）焊前準備

   坡口加工：將待焊端面銑削成45°~60°V型坡口，鈍邊高度0.5~1mm，確保對口間隙0.5~1.5mm。

   清潔處理：用丙酮擦拭坡口及周邊50mm范圍，去除油污、灰塵，避免焊接氣孔。

   工裝固定：使用同材質墊板或夾具固定管材，保證兩管軸線偏差≤1mm，防止錯邊。



 （2）焊接參數控制

   熱風溫度：PVC推薦200~250℃（視管材厚度調整，厚壁管取上限），通過溫控儀***控制，誤差±5℃。

   焊槍角度：焊槍與焊條夾角保持70°~90°，距離坡口2~3mm，勻速移動（速度150~250mm/min）。

   焊條選擇：直徑3~4mm PVC焊條，與母材同牌號，施焊時焊條垂直于坡口面，均勻送進。



 （3）焊接操作技巧

   分層焊接：厚板（≥5mm）采用多層焊，每層厚度2~3mm，層間溫度≤60℃，避免過熱導致材料分解。

   對稱施焊：對于方形截面，先焊兩側長邊，再焊兩端短邊，減少焊接應力集中。

   收弧處理：弧坑填滿后再熄弧，防止產生裂紋。



 （4）焊后處理

   冷卻定型：焊接完成后自然冷卻，禁止強制水冷，避免熱應力導致焊縫開裂。

   外觀檢驗：焊縫應連續飽滿，無氣孔、咬邊（深度≤0.5mm），余高1~2mm，必要時進行X射線抽檢。



 3. 焊接缺陷防治

 缺陷類型    成因                   預防措施



 未熔合          熱風溫度低/焊速過快        提高溫度，降低焊接速度，確保坡口充分熔化

 氣孔            材料含水分/清潔不徹底      干燥焊條（120℃烘烤1小時），加強坡口清理

 裂紋            焊接應力***/冷卻過快        ***化焊接順序，增加過渡圓角，緩慢冷卻



 四、工藝協同與質量控制要點

1. 工序銜接：縮口加工應在焊接前完成，避免焊接熱影響區削弱縮口強度；若需先焊接后縮口，需預留足夠加工余量（≥10mm）。

2. 材料一致性：同一系統中盡量使用同廠家、同批次管材，確?？s口和焊接性能匹配。

3. 在線檢測：縮口后采用氣壓試驗（0.1MPa，保壓1分鐘無泄漏），焊接后進行100%外觀檢查+10%無損探傷。



 五、總結

塑料通風方管的沖擊縮口加工和焊接工藝需綜合考慮材料***性、設備精度及操作規范?？s口時應嚴格控制變形量與應力，焊接時需精準調控溫度與速度，兩者均需通過嚴格的質量檢測保障***終產品性能。隨著自動化設備（如數控縮口機、激光焊接機器人）的應用，未來工藝效率與穩定性將進一步提升，推動塑料通風管道在更多***域的普及。
