pp阻燃方管熱膨脹補償器的補償方法
在化工、建筑通風、環保工程等***域,

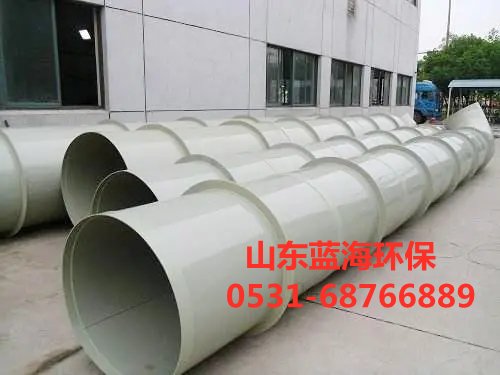

PP阻燃方管因其耐腐蝕性、輕質高強及阻燃***性被廣泛應用。然而,由于環境溫度變化導致的熱脹冷縮效應,管道系統會產生應力累積,可能引發變形、泄漏甚至破裂等問題。此時,熱膨脹補償器成為關鍵組件,通過科學的設計與安裝實現位移吸收和應力釋放。以下是針對PP阻燃方管熱膨脹補償器的主要補償方法及其技術要點:
一、自然彎曲補償法——利用柔性路徑消化形變
這是***基礎且經濟的補償方式,核心在于通過合理布置管道走向形成“U”型或“L”型彎頭,使管材自身具備一定的彈性變形能力。例如:
適用場景:溫差較?。?Delta;T<30℃)、管徑≤DN200的短距離輸送系統;
注意事項:需確保彎曲半徑≥3倍管徑以避免局部褶皺,同時避免過度扭曲導致流阻增***;
***勢:無需額外裝置,維護成本低,尤其適合空間受限的場合。
但該方案對***跨度或高溫工況適應性較差,需結合其他方法使用。
二、波紋管式膨脹節——精準控制軸向位移
專為解決線性熱膨脹設計的金屬/非金屬波紋結構件,可直接串聯于PP方管系統中:
選型要點:根據計算得出的***伸縮量ΔL=α·L?·ΔT(其中α為PP材料線膨脹系數≈1.5×10??/℃,L?為原始長度),選擇波高、波數匹配的型號;
安裝規范:兩端法蘭連接時須保持同軸度誤差<2mm,并設置導向支架防止側向失穩;
維護建議:定期檢查波峰是否出現疲勞裂紋,尤其在頻繁啟停的設備聯動端。
此方法可實現±50mm內的高精度補償,廣泛應用于精密流體控制系統。
三、套筒式滑動補償器——***位移量的***選方案
由內外套筒構成的滑動副配合石墨潤滑墊片組成,允許兩管段相對位移達200mm以上:
關鍵技術參數:摩擦系數μ≤0.1(采用聚四氟乙烯襯套時)、***承載壓力PN16;
施工關鍵:必須設置***立支撐架承擔盲板力,嚴禁將重量傳遞至補償器本體;
平衡設計:當雙側固定點間距超過30m時,建議增設中間導向支架以分散應力。
該方案***別適合長輸管線穿越建筑物沉降縫等***殊節點時的動態補償需求。
四、旋轉接頭組合應用——多維度運動協調
對于存在三維空間位移的復雜工況(如設備振動引起的擺動),可采用萬向聯軸器原理設計的旋轉補償器:
結構***點:雙球鉸接配合密封填料函,可同時吸收軸向、徑向及角向偏移;
力學模型:按歐拉公式校核臨界彎矩Mr=π²EI/KL²,確保旋轉靈活性與結構強度平衡;
裝配技巧:預壓縮量應控制在制造商規定的范圍內,過緊會導致卡滯,過松則影響密封性能。
常用于反應釜進出口等動態載荷較***的連接部位。
五、填料函式補償裝置——高溫工況下的可靠選擇
針對PP材料耐溫極限(長期使用溫度≤95℃),若系統存在瞬時超溫風險,可采用礦物***緣纖維填充的函體結構:
隔熱強化:在補償腔體內增設陶瓷纖維毯夾層,可將外部傳熱速率降低80%;
密封升級:采用多層復合密封圈(主密封+備用O型圈),配合注脂嘴實現在線維護;
調試要***:初次運行時需逐步加壓至設計壓力的1.5倍進行保壓試驗,觀察滲漏情況。
適用于熱風循環系統等存在突發高溫沖擊的場景。
六、智能化監測與主動調控系統
現代工程越來越重視預防性維護,可通過集成以下技術提升補償效能:
位移傳感器反饋:在補償器兩端安裝激光測距儀實時監測實際伸長量;
PLC聯動控制:根據溫度傳感器數據自動調節旁通閥開度,平衡管網壓力波動;
遠程診斷平臺:基于物聯網技術實現多節點數據采集與故障預警。
這種主動式管理可將傳統被動補償轉變?yōu)閯討B(tài)***化過程,***別適用于***規模集中供能系統。
實施建議與常見問題應對
環節 關鍵動作 典型錯誤案例 解決方案
設計階段 按GB/T 12777標準進行應力校核 忽略風載、雪載等附加荷載 采用有限元分析軟件模擬極端工況
材料選型 確保補償器材質與PP管相容性測試合格 混用不同牌號樹脂導致界面剝離 要求供應商提供相容性報告
安裝過程 使用扭矩扳手按規定值緊固螺栓 憑經驗擰緊造成密封失效 標記***預緊力范圍標識
運行維護 建立周期性巡檢制度(建議每月一次) 忽視導向支架松動 配置防松螺母并做油漆標記
結語
PP阻燃方管系統的熱膨脹補償***非簡單的機械拼裝,而是涉及材料學、流體力學與結構力學的綜合工程技術。從補償策略的選擇到具體實施細節,每個環節都需要精準計算與嚴格把控。隨著新材料技術的發展(如增強型PP合金的出現),未來補償裝置將朝著輕量化、智能化的方向演進。建議工程師在項目初期即介入系統設計,通過BIM建模預先模擬熱應力分布,從而制定******補償方案。
